Эксплуатация распределительных устройств

Вахтенное обслуживание. Обслуживание ГЭРЩ возлагается на электротехнический персонал. На судах, где такого персонала нет или где электрики и электромеханики вахты не несут, ГЭРЩ обслуживает вахтенный механик.

Обслуживание ГЭРЩ в период эксплуатации в основном сводится к следующим операциям:

• включение и выключение генераторов и потребителей;
• регулировка напряжения работающих генераторов (при отсутствии автоматических регуляторов напряжения);
• наблюдение за показаниями измерительных приборов, работающих генераторов и электродвигателей ответственных механизмов, недопущение их перегрузки;
• контроль распределения активных и реактивных нагрузок (при отсутствии устройств автоматического распределения);
• контроль сопротивления изоляции генераторов, судовой сети;
• записи в вахтенном журнале показаний приборов, времени включения и выключения потребителей электроэнергии;
• поддержание в чистоте РЩ;
• устранение выявленных неисправностей;
• периодический, не реже одного раза в сутки, внешний осмотр;
• обеспечение экономичной работы судовой электрической установки.

В процессе обслуживания ГЭРЩ необходимо следить за правильностью включения и отключения устройств, установленных на них. Особое внимание надо обращать на аппаратуру с приводами.

При включении автоматических выключателей первыми должны замыкаться дугогасительные (разрывные) контакты, затем главные: при отключении -  замыкание контактов должно происходить в обратной последовательности.

Включать автоматический выключатель надо быстро, непрерывным движением рукоятки до крайнего положения; если при этом ощущается заедание и рукоятка не двигается, увеличивать усилие не следует. Необходимо осмотреть автоматический выключатель и устранить заедание. Ни в коем случае не следует оставлять рукоятку в промежуточном положении.

При отключении (срабатывании) выключателя надо выждать 5 - 10 с и только после этого вновь его включить. При автоматическом отключении установочного автомата, рукоятка которого при этом занимает промежуточное положение, для включения его необходимо сначала отвести рукоятку вниз в положение «Отключен», а затем в положение «Включен». Рукоятка должна быть доведена до упора, так как иначе не придет в действие механизм защелки автомата. При вторичном отключении выключателя надо доложить об этом старшему по вахте машинного отделения и включить его только после выяснения и устранения неисправности, вызвавшей отключение. При срабатывании электротепловой защиты автомат можно включать только по истечении примерно одной минуты.

Обслуживая автоматические выключатели нельзя заклинивать их, подвязывать и т. п., чтобы они «держали» нагрузку при неисправности в схеме или перегрузках.

Необходимо следить за тем, чтобы стрелки отключенных амперметров, вольтметров и ваттметров находились в нулевом положении (у отключенных частотомеров и фазометров стрелки занимают произвольное положение; у щитового мегомметра, не включенного в сеть, стрелка находится в положении ∞). Для правильного отсчета показаний измерительных приборов надо смотреть на стрелку прибора прямо, а не сбоку.

Щитовые электроизмерительные приборы постоянного и переменного токов не реже одного раза в два года сдают на проверку в соответствующие контрольные органы.

Техническое обслуживание распределительных щитов. К обслуживанию распределительных щитов допускается только электротехнический персонал, а в случае его отсутствия в штате - член машинной команды, допущенный к обслуживанию электрооборудования.

Для обеспечения надежной работы распределительного устройства необходимо содержать его в абсолютной чистоте, для чего следует систематически осматривать и периодически чистить его.

Повседневное обслуживание распределительного щита включает:

• очистку всей его поверхности от пыли и грязи;
• осмотр контактных поверхностей автоматов, рубильников, переключателей (обгоревшие контакты зачищают);
• проверку сопротивления изоляции (при отключенных генераторах);
• проверку целости сигнальных ламп и предохранителей (неисправные лампы и предохранители заменяют новыми).

При периодических профилактических осмотрах и чистке распределительных щитов необходимо:

• выполнить чистку щита и всей аппаратуры, установленной на нем, от копоти, пыли и грязи, а также обдувку труднодоступных мест ручными мехами;
• зачистить контакты автоматов, ножи рубильников и переключателей;
• подтянуть ослабевшие винты и гайки;
• проверить плотность контактов в местах соединения шин и присоединения их к шунтам, рубильникам, автоматам и т. п.;
• проверить состояние наконечников всех кабелей, подходящих к щиту или входящих в ошиновку щита;
• проверить правильность работы всей аппаратуры;
• при этом обращают особое внимание на чистоту контактов, четкую фиксацию в каждом положении и натяжение пружин;
• после чистки контакты надо слегка смазать вазелином, пружины подтянуть;
• проверить соответствие плавких вставок штатной номенклатуре;
• подновить краску;
• промыть, просушить и вновь уложить на место резиновые коврики за щитом и перед ним.

Приемка распределительного щита из ремонта. При приемке распределительного щита из ремонта, произведенного ремонтно-эксплуатационной базой, электротехнический персонал судна должен проверить:

• соответствие выполненной схемы коммутации технической документации;
• правильность действия всех аппаратов (включением их без тока);
• наличие в предохранителях штатных плавких вставок;
• регулировку автоматических выключателей;
• сопротивление изоляции распределительного щита при отключенных фидерах (с испытанием диэлектрической прочности изоляции повышенным напряжением);
• работу распределительного щита под нагрузкой;
• надежность контактных соединений и крепежа;
• степень нагрева всех частей щита и аппаратуры.

Настройка реле. К настройке реле приступают после внешнего осмотра и проверки работы его механической части (проверку начальных и конечных нажатий и определение растворов и провалов контактов электромагнитных реле, производят так же, как у контакторов).

При настройке реле необходимо обеспечить их срабатывание при заданных уставках (тока, напряжения, времени, обратной мощности и т. п). Токи или напряжения срабатывания регулируют и измеряют при нагрузках, соответствующих действительным условиям работы схемы защиты.

Настройка реле минимального напряжения. В зависимости от рода тока реле его обмотку присоединяют к потенциометру (рис. 1, а) или к регулируемому лабораторному автотрансформатору Т (рис. 1, б). Включив реле, плавно уменьшают напряжение на обмотке KV реле и замечают по вольтметру, при каком напряжении реле отпускает свой якорь. При несовпадении значения напряжения срабатывания с заданной уставкой затягивают или отпускают возвратную пружину реле, добиваясь, чтобы оно срабатывало при требуемой уставке.

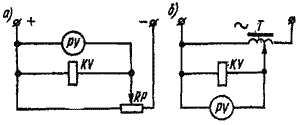

Рис.  1.   Схемы для настройки реле минимального напряжения: а - постоянного тока; б - переменного тока.

Настройка реле максимального тока. Реле включают, как показано на рис. 2. Затем плавно увеличивают ток, протекающий через обмотку КА, и замечают по амперметру значение тока, при котором оно сработало. При необходимости регулируют уставку реле изменением натяжения возвратной пружины и начального воздушного зазора.

При регулировке уставки надо придерживаться следующего правила: если ток срабатывания возрос по сравнению с уставкой (реле «затрубилось»), следует уменьшить воздушный зазор и силу натяжения возвратной пружины; если же реле срабатывает при токе, меньшем значения уставки, необходимо увеличить воздушный зазор и силу натяжения возвратной пружины.

Для настройки реле максимального тока требуются источники питания, допускающие возможность плавного регулирования при сравнительно большом токе. Для этой цели при настройке реле постоянного тока можно применить генератор штатного преобразователя по системе Г - Д при условии, что его ток стоянки больше, чем требуемая уставка реле.

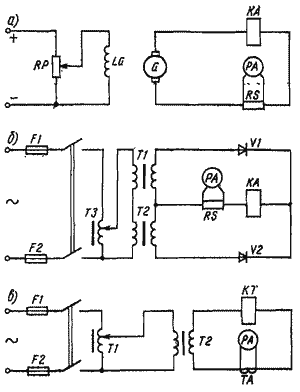

Рис. 2. Схемы для настройки реле максимального тока: а - постоянного тока с помощью генератора; б - постоянного тока с помощью выпрямителя;  в — переменного тока.

При использовании для этой же цели обычного генератора к нему подводится независимое возбуждение при отключенной последовательной обмотке (рис. 2, а). Кроме того, могут быть использованы электросварочные генераторы, а также специальный испытательный аппарат, упрощенная схема которого приведена на рис. 2, б. Он состоит из регулируемого автотрансформатора Т3 с пределами регулирования 0 - 250 В, двух понижающих трансформаторов Т1 - Т2 напряжением 250/6 В и германиевых выпрямителей V1 - V2. Этим аппаратом можно проверять реле с уставками до 620 А.

Для настройки максимальных реле переменного тока и электротепловых реле применяют схему, приведенную на рис. 2, в. Снижение напряжения при увеличении силы тока достигается с помощью трансформатора Т2 напряжением 220/12 В, а регулирование тока в цепи катушек или нагревательных элементов - с помощью регулируемого трансформатора Т1. Электротепловые реле до настройки нагревают номинальным током при закрытом кожухе до тех пор, пока температура всех их частей не достигнет установившейся.

Температуру контролируют термометром с обернутым станиолем шариком. Затем увеличивают ток в цепи до значения уставки, включают секундомер и наблюдают за реле, которое должно разомкнуть свои контакты через время, отличающееся от указанного в паспорте аппарата не более чем на 10%.

Уставку электротепловых реле и время срабатывания регулируют, подгибая биметаллические пластинки или используя специальные регулировочные, приспособления, если у данного реле они имеются.

После каждого пробного срабатывания надо выждать, пока реле не охладится до температуры, с которой начинался отсчет выдержки времени.

Настройка реле обратного тока. Для испытания реле на сборные шины щита, соблюдая полярность, подают номинальное напряжение. К контактам, предназначенным для подключения кабелей генератора, присоединяют нагрузочный реостат и временно меняют местами концы проводов, подключенных к шунту амперметра генератора. Затем включают автоматический выключатель генератора, регулируют ток, протекающий через обмотку тока реле в направлении, противоположном нормальному, и проверяют уставку, наблюдая за амперметром генератора. Реле должно сработать и выключить автомат при обратном токе, равном 15% номинального.

Настройка электромагнитного реле времени. Время между включением или выключением тока в катушке реле и срабатыванием реле определяет уставку электромагнитного реле времени. Регулировка уставки реле постоянного тока может производиться применением между якорем и сердечником немагнитных прокладок различной толщины или изменением силы натяжения возвратной пружины.

Первым способом производится грубая ступенчатая регулировка.При настройке обычно используют второй способ более точной и плавной регулировки: чем сильнее натягивают пружину, тем скорее отрывается от сердечника якорь реле.

Время срабатывания определяют электросекундомером с точностью 0,01 с.

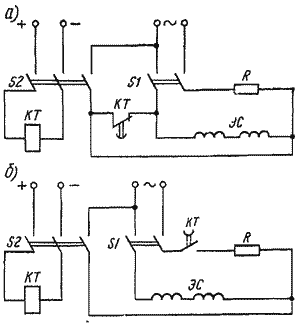

Рис. 3. Схемы для настройки электромагнитного реле времени постоянного тока с помощью электросекундомера.

Схема настройки реле с размыкающим контактом, имеющим выдержку времени при замыкании, показана на рис. 3, а. При включении выключателя S1 обмотки электросекундомера не получают питания, так как они зашунтированы контактом КТ настраиваемого реле. При включении выключателя S2 реле срабатывает и контакт его размыкается, но секундомер по прежнему не включается, так как теперь его катушки зашунтированы одним из контактов S2. Отсчет времени начинается после выключения выключателя S2: обмотки ЭС электросекундомера окажутся под напряжением, секундомер начнет работать; одновременно реле обесточится. По истечении выдержки времени реле контакт КТ замыкается и шунтирует обмотку ЭС; стрелка секундомера останавливается, регистрируя на шкале уставку времени реле. При настройке электромагнитного реле времени с замыкающим контактом электросекундомер включают по схеме показанной на рис 3, б.
