Главные размерения и коэффициенты полноты

Главными размерениями судна являются длина, ширина, осадка и высота борта (рис. 2).





Рис. 2. Главные размерения судна: а — суда без постоянно выступающих частей; б — суда с постоянно выступающими частями; в — суда с транцевой кормой; г — главные размерения в поперечных сечениях корпуса; д — примеры определения теоретических линий и носового перпендикуляра



Длина судна L. Различают:

• длину по конструктивной ватерлинии L_КВЛ — расстояние между точками пересечения носовой и кормовой частей конструктивной ватерлинии с диаметральной плоскостью судна. Аналогично определяется длина для любой расчетной ватерлинии L_ВЛ;
• длину между перпендикулярами L_ПП. За носовой перпендикуляр (НП) принимают линию пересечения ДП с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии судна. За кормовой перпендикуляр (КП) принимают линию пересечения ДП судна с вертикальной поперечной плоскостью, проходящей через точку пересечения оси баллера с плоскостью конструктивной ватерлинии. При отсутствии баллера за кормовой перпендикуляр судна принимается линия пересечения ДП судна с вертикальной поперечной плоскостью, проходящей на расстоянии 97 % длины по КВЛ от носового перпендикуляра;
• длину наибольшую L_НБ — расстояние, измеренное в горизонтальной плоскости между крайними точками теоретической поверхности корпуса судна (без учета наружной обшивки) в носовой и кормовой оконечностях;
• длину габаритную L_ГБ — расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечностей судна с учетом постоянно выступающих частей.

Ширина судна В. Различают:

• ширину по КВЛ В_КВЛ — расстояние, измеренное в наиболее широкой части судна на уровне КВЛ перпендикулярно к ДП без учета наружной обшивки. Аналогично определяют для любой расчетной ватерлинии ширину по ватерлинии В_ВЛ;
• ширину на мидель-шпангоуте В — расстояние, измеренное на мидель-шпангоуте на уровне КВЛ или расчетной ватерлинии без учета наружной обшивки корпуса;
• ширину наибольшую В_НБ — расстояние, измеренное в наиболее широкой части перпендикулярно к ДП между крайними точками корпуса без учета наружной обшивки;
• ширину габаритную В_ГБ — расстояние, измеренное в наиболее широкой части перпендикулярно к ДП между крайними точками корпуса с учетом выступающих частей.

Осадка судна Т — вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до плоскости расчетной ватерлинии (Т_ВЛ) или до плоскости КВЛ (Г_КВЛ).

Контроль за посадкой судна (средней осадкой, дифферентом и креном) во время эксплуатации судна осуществляется по маркам углубления. Марки углубления наносят арабскими цифрами на обоих бортах, форштевне, в районе мидель-шпангоута и на ахтерштевне и обозначают углубление в дециметрах (рис. 3).



Рис. 3. Марки углубления.



Высота борта судна Н — вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до бортовой линии верхней палубы судна. Под бортовой линией понимается линия пересечения поверхности борта (без учета обшивки) и верхней палубы (без учета толщины настила).

Высота надводного борта F — это разность между высотой борта и осадкой F = H — Т.

Главные размерения L, В, Н и Т определяют только размеры судна, а их соотношения L/B, В/Т, H/T, L/H и B/H в известной степени характеризуют форму корпуса судна и оказывают влияние на его мореходные качества и прочностные характеристики. Например, увеличение L/B способствует быстроходности судна, чем больше B/T, тем оно остойчивее.

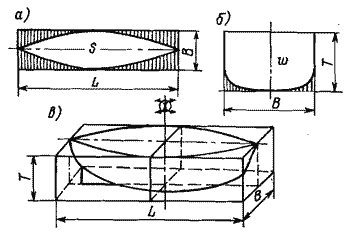

Рис. 4. К определению коэффициентов полноты: а - площади ватерлинии; б - площади мидель-шпангоута; в - водоизмещения.



Дополнительное представление о форме корпуса судна дают безразмерные величины, называемые коэффициентами полноты судна.

Коэффициент полноты ватерлинии α — отношение площади ватерлинии S к площади описанного вокруг нее прямоугольника со сторонами L и В (рис. 4):





Коэффициент полноты мидель-шпангоута β — это отношение погруженной части миделя к площади описанного вокруг нее прямоугольника со сторонами В и Т:





Коэффициент полноты водоизмещения δ — это отношение объемного водоизмещения V к объему параллелепипеда со сторонами L, В и Т:





Коэффициент продольной полноты φ — отношение объемного водоизмещения V к объему призмы, имеющей основанием площадь мидель-шпангоута и высоту L:





Коэффициент вертикальной полноты χ — отношение объемного водоизмещения V к объему призмы, имеющей основанием площадь конструктивной ватерлинии S и высоту Т:





Как и соотношения главных размерений, коэффициенты полноты влияют на мореходные качества судна. Уменьшение δ, α и φ способствует быстроходности судна, а увеличение α повышает его остойчивость.

Судно характеризуется объемными и массовыми показателями, к числу которых относятся: водоизмещение объемное V, м³, — объем подводной части судна, и водоизмещение D, т, — масса судна: D = ρV, где ρ — плотность воды, т/м³.

Каждой осадке судна соответствует определенное объемное водоизмещение и масса судна (водоизмещение). Водоизмещение полностью построенного судна, но без запасов, расходных материалов, грузов и людей называется водоизмещением порожнего судна. Водоизмещение судна, загруженного по грузовую марку, называется водоизмещением судна с полным грузом
