Назначение и размещение грузового устройства

Грузовое устройство служит для погрузки и выгрузки грузов, перевозимых на судне. В одних случаях (при проведении грузовых работ в рейдовых условиях, у ледовых припаев и необорудованных причалов) грузовое устройство судна служит единственным перегрузочным средством, в других используется совместно с береговыми устройствами в целях ускорения грузовых операций. На судах применяют два основных типа грузовых устройств: со стрелами и с кранами, которые дают возможность перемещать груз в вертикальном и горизонтальном направлениях. Нижняя часть стрелы называется шпором, верхняя - ноком.

Для выполнения грузовых операций важное значение имеет вылет стрелы, т. е. вынос за борт нока стрелы или крана. Увеличению вылета грузовых стрел способствует крепление их к мачтам П- и Л-образного типов и к парным грузовым колоннам.

Грузовое устройство со стрелами состоит из грузовых стрел, лебедок и соответствующего такелажа. Шпоры стрел закрепляют шарнирно на мачтах или парных грузовых колоннах. Размещение грузовых лебедок зависит от места закрепления стрел. Обычно лебедки устанавливают на рострах надстроек и на специальных грузовых рубках (тамбучинах), расположенных между трюмами. Такое расположение дает ряд эксплуатационных преимуществ: улучшается обзор для лебедчика, откатываемые или откидные люковые закрытия при открытых трюмах находятся под рострами рубки или надстройки, лебедки не мешают размещению палубного груза. На судах со стреловым вооружением применяются электрические и гидравлические грузовые лебедки.

Грузовые стрелы подразделяют на легкие грузоподъемностью до 10 тонн и тяжелые (тяжеловесные) грузоподъемностью 100 т и более.

Грузовое устройство с кранами состоит из палубных кранов, которые в зависимости от назначения судна устанавливают неподвижно или с возможностью перемещения по подкрановым путям. Перемещающиеся краны имеют большую грузоподъемность, их устанавливают на крупнотоннажных лихтеровозах и контейнеровозах. На судах, перевозящих генеральные грузы, краны обычно устанавливают на возвышенные площадки или высокие станины, укрепленные на палубе. Кран поворачивается на 360°; что позволяет обслуживать два смежных люка. Грузовые механизмы крана обеспечивают его поворот, изменение наклона стрелы, подъем и опускание груза. Грузоподъемность обычных палубных кранов не превышает, как правило, 8 т, поэтому многие суда с кранами дополнительно оборудуют тяжеловесной стрелой.

Преимуществом кранов является простота в обслуживании, высокая производительность и постоянная готовность к действию. К недостаткам поворотных кранов следует отнести невозможность подъема грузов массой, превышающей их номинальную грузоподъемность, большую чувствительность к крену и дифференту На судах морского флота устанавливают краны различных конструкций.

Легкая грузовая стрела - стальная цельнотянутая или сваренная из отдельных кусков труба с утолщением в средней части. Шпор стрелы шарнирно соединяется с мачтой (рис. 1) или грузовой колонной. Для этого к мачте или колонне на конструктивно заданной высоте от палубы приварен башмак 1, имеющий в нижней части подпятник с несквозным отверстием 2, в верхней — проушину. В проушину и отверстие в подпятнике вставляется штырь — вертлюг 3, который имеет на верхнем конце плоскую головку с отверстием. Шпор стрелы заканчивается вилкой 5 с двумя проушинами, которая соединяется с головкой вертлюга болтом 4, имеющим на конце нарезку для гайки и отверстие под шплинт. Такое соединение позволяет стреле поворачиваться в горизонтальной и вертикальной плоскостях. Перед постановкой на место вертлюга в башмак вставляют стопорное кольцо 8, в которое ввернуты два стопорных болта 7, а выше — обойма (серьга) 6 с отверстием для крепления нижнего направляющего блока грузового шкентеля.

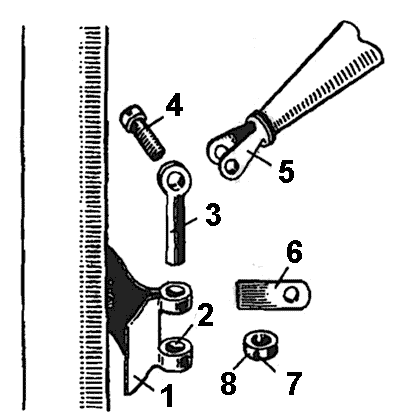

Рис. 1. Схема соединения шпора легкой грузовой стрелы с мачтой.

На нок стрелы насаживают бугель с четырьмя симметрично расположенными обухами или обухи приваривают непосредственно к ноку стрелы. К верхнему и боковым обухам, прикрепляют снасти бегучего такелажа стрелы, а к нижнему подвешивают блок грузового шкентеля.

Бегучий такелаж стрелы (рис. 2) предназначен для установки её в нужное положение и выполнения грузовых операций. Основными тросами такелажа являются топенант, оттяжки и грузовой шкентель.

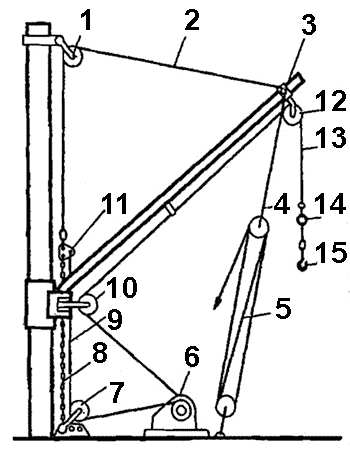

Рис. 2. Бегучий такелаж легкой грузовой стрелы.

Топенант 2 служит для установки и удержания стрелы в наклонном положении. В качестве топенантов используют металлические тросы большой прочности, так как при грузовых операциях они испытывают значительную нагрузку. Коренной конец топенанта, имеющий огон с коушем, прикреплен такелажной скобой к верхнему обуху нокового бугеля 3, а ходовой конец проведен через топенант-блок 1, закрепленный на мачте или салинге, и прикреплен к палубе.

Крепление ходового конца топенанта и установка стрелы в нужное положение осуществляются по-разному. В простейшем случае ходовой конец топенанта, заделанный огоном, присоединен к тройнику 11, соединенному с длиннозвенной цепью 8. К тройнику прикреплен также коренной конец лопаря 9 топенанта, а его ходовой конец проведен через отводной блок 7 на турачку грузовой лебедки 6. Для подъема нока и закрепления его в нужном положении сматывают грузовой шкентель с барабана лебедки, накладывают на турачку лопарь топенанта и, выбирая его, поднимают стрелу до нужного положения, после чего застопоривают топенант, соединив звено цепи с палубным обухом. Затем, осторожно потравливая лебедкой лопарь топенанта, переносят нагрузку на цепной стопор, снимают с турачки и закрепляют лопарь.

Часто поднимают и опускают стрелу не одиночным лопарем топенанта, а через двухшкивные тали. Верхний блок талей присоединяют к тройнику цепного стопора, а нижний - к палубному обуху. При установке стрелы ходовой конец лопаря талей также заводят на турачку грузовой лебедки.

Для опускания стрелы в обоих случаях предварительно сматывают грузовой шкентель с барабана лебедки, накладывают на турачку ходовой конец лопаря топенанта или талей и подбирают егo для ослабления цепного стопора. Затем отдают стопор, и осторожно лебедкой опускают стрелу до нужного положения, после чего снова берут топенант на цепной стопор.

В грузовом устройстве некоторых судов цепной стопор отсутствует, а ходовой конец топенанта постоянно закреплен на барабане специальной топенантной вьюшки, которая приводится в движение от грузовой лебедки. Вьюшка имеет на валу два барабана: на одном закреплен и намотан ходовой конец топенанта, а на другом — небольшой трос (свистов). Свободный конец свистова при подъеме (опускании) стрелы накладывается на турачку лебедки и при ее включении заставляет вращаться топенантный барабан. Вьюшка снабжена храповым стопорным устройством.

На современных судах такие вьюшки имеют самостоятельный электрический привод и называются топенантными лебедками. Устанавливают также грузовые лебедки специальной конструкции, которые имеют на валу два барабана: грузовой и топенантный. Последний может соединяться с валом и отсоединяться от него посредством разобщительной муфты.

Оттяжки служат для поворота стрелы в горизонтальной плоскости и удержания ее в неподвижном положении. Каждая стрела снабжена двумя оттяжками: правого и левого борта. Оттяжка состоит из мантыля 4 и талей 5. Мантыль - это стальной трос, один конец которого присоединен к боковому обуху нокового бугеля стрелы, а другой - к верхнему подвижному блоку талей, основанных растительным тросом. Неподвижный блок талей прикреплен к палубному обуху или рыму. В нужное положение стрелы устанавливают вручную или лебедками потравливанием одной оттяжки и выбиранием другой. После того как стрела установлена, оттяжки обтягивают втугую) и закрепляют за утки на фальшборте.

При больших нагрузках стрелу закрепляют дополнительно двумя контроттяжками - стальными гибкими тросами. Контроттяжки одним концом прикрепляют к ноковому бугелю или нижнему концу мантыля, а другим - к уткам на фальшборте или кнехтам.

Грузовой шкентель служит для подъема и опускания груза посредством грузовой лебедки. Это гибкий стальной трос, имеющий не менее чем шестикратный запас прочности. Одним концом шкентель 13 прикреплен к барабану грузовой лебедки и наматывается на него ровными шлагами. Свободный конец шкентеля проведен через нижний грузовой блок 10 вдоль стрелы, а затем через грузовой блок 12, подвешенный к нижнему обуху нокового бугеля. К шкентелю присоединен грузовой гак 15 с вертлюгом и противовесом 14. Вертлюг препятствует закручиванию шкентеля, а противовес выбирает его слабину при опускании гака без груза. Чтобы шкентель в свободном положении не провисал, к стреле снизу (примерно на половине ее длины) прикреплен поддерживающий хомут.

У стрел грузоподъемностью свыше 3 т топенант и грузовой шкентель основывают, как правило, в виде талей, что дает выигрыш в силе и уменьшает усилие сжатия в стреле.
