Плавучесть

Плавучестью называют способность судна плавать по определенную осадку при заданном количестве находящихся на нем грузов.

На плавающее судно (рис. 1) вертикально вниз действуют силы веса (тяжести), пропорциональные нагрузке масс судна, а вертикально вверх — силы гидростатические, пропорциональные массе вытесненной воды. Результирующая сил веса Р равна сумме сил веса (тяжести) самого судна и всех грузов, находящихся на нем, приложена в центре тяжести (ЦТ) судна в точке G и всегда направлена вертикально вниз. Результирующая гидростатических сил, определяемых давлением воды на поверхность судна, приводится к вертикальной силе yV, направленной вверх и называемой силой поддержания, или силой плавучести. Согласно закону Архимеда, вес, или водоизмещение (масса), плавающего тела равны весу или массе вытесненной им воды: P=yV или D = ρV, где V — объем подводной части судна, м³; у — удельный вес воды, н/м³ или тс/м³; D — масса судна, т; ρ — плотность воды, т/м³; P — вес судна в целом, кН или тс.

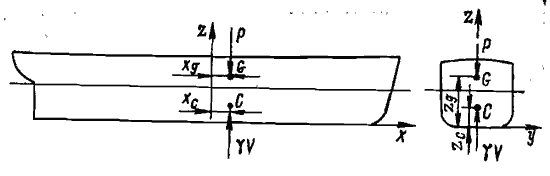

Рис. 1. Схема сил, действующих на судно.

Cила поддержания yV приложена в центре тяжести подводного объема — точке С, которую называют центром величины (ЦВ). Объем V называется объемным водоизмещением и служит мерой плавучести.

Следует различать понятия веса и массы судна. Масса выражает инерционные и гравитационные свойства судна, является скалярной величиной и измеряется в тоннах (т). Вес судна является векторной величиной и измеряется в килоньютонах (кН) или тонна-силах (тс). Масса судна в тоннах численно равна его весу в тонна-силах.

Так как под действием сил Р и yV судно находится в равновесии, то необходимо, чтобы эти силы были равны и действовали по одной прямой в противоположные стороны. Если обозначить координаты точек G и С по длине, ширине и высоте судна соответственно х_g и х_c, y_g и у_с, z_g и z_c, то условия равновесия плавающего судна можно выразить следующими уравнениями: P=yV или D = ρV; x_g=x_c; y_g = y_c. Так как судно симметрично ДП, то точки G и С должны лежать в этой плоскости, т. е. у_g=y_c=0. У наводных судов центр тяжести G лежит выше центра величины С, т. е. z_g>z_c.

Так как объем подводной части корпуса можно выразить через главные размерения и коэффициент общей полноты, т. е. V=δLBT, то водоизмещение (массу) судна можно представить в виде D=ρδLBT.

Водоизмещение D (нагрузка масс) и координаты центра тяжести (центра масс) определяются расчетом, учитывающим массу и местоположение отдельных составляющих нагрузки масс судна.

Рис. 2. Определение площади шпангоута.

Объемное водоизмещение, а также координаты центра величины С определяют по теоретическому чертежу методом трапеций в табличной форме. Вычисления начинают с определения площади шпангоутов. С этой целью площадь каждого шпангоута разбивают следами ватерлиний на n-е число участков, и криволинейные кромки заменяют прямыми (рис. 2). Расчеты будут тем точнее, чем большее число ватерлинии проведено. Площадь шпангоута определяется как удвоенная сумма площадей трапеций, вписанных в этот шпангоут. Далее на прямой в определенном масштабе отмечают теоретические шпангоуты, восстанавливают перпендикуляры и на них также в масштабе отмечают соответствующие площади шпангоутов. Полученные точки соединяют плавной линией, которая характеризует изменение площади поперечного сечения судна по длине и называется строевой по шпангоутам (рис. 3). Если найти площадь фигуры, ограниченной строевой по шпангоутам, то она с учетом масштаба будет равна объемному водоизмещению судна. Площадь строевой по шпангоутам определяется так же, как и площадь шпангоутов.

Рис. 3. Строевая по шпангоутам.

Объемное водоизмещение можно определить, пользуясь строевой по ватерлиниям, представляющей собой кривую, абсциссы которой в принятом масштабе дают площади ватерлиний в зависимости от осадки. Площадь фигуры, ограниченной строевой по ватерлиниям, в соответствующем масштабе равна объемному водоизмещению по заданную осадку. Площадь ватерлиний, а также площади фигуры, ограниченной строевой по ватерлиниям, находят.так же, как и площади шпангоутов, методом трапеций. Для этой же цели можно использовать специальный прибор, называемый планиметром.

Если для разных осадок определить объем погруженной части корпуса и соответствующее этим осадкам водоизмещение, то можно построить график, называемый грузовым размером (рис. 4). Пользуясь грузовым размером, можно определить изменение средней осадки от приема или расходования груза или по заданному водоизмещению определить осадку судна.

Рис. 4. Грузовой размер.

Для обеспечения безопасности плавания каждое судно должно обладать запасом плавучести. Под запасом плавучести понимается количество грузов, котороесудно может принять сверх находящихся на нем до полного погружения. Мерой запаса плавучести служит объем надводной непроницаемой части судна от действующей ватерлинии до верхней палубы, имеющей водонепроницаемые закрытия. В этот объем могут входить и надстройки, если они также имеют водонепроницаемые закрытия. В случае попадания воды внутрь корпуса осадка судна увеличивается, но оно остается на плаву. Запас плавучести зависит от величины надводного борта: чем он больше, тем больше запас плавучести. Исходя из этого Регистр назначает каждому судну в зависимости от его размеров, назначения и района плавания минимальный надводный борт, который фиксируют в «Свидетельстве о грузовой марке», выдаваемом каждому судну.

Обычно запас плавучести составляет 30 — 50 % водоизмещения, на танкерах 15 — 25%, на лассажирских судах до 100%.
