Устройство и постановка мягкого пластыря
Виды мягкого пластыря. Большие, в некоторых случаях средние пробоины не могут быть заделаны изнутри судна из-за воздействия на пластырь значительных сил гидростатического давления воды. Отсеки с большими пробоинами затапливаются водой за считанные минуты или секунды, поэтому заделка их происходит первоначально со стороны внешнего борта при отсутствии расхода воды через пробоину. Для этого на судах применяют мягкие пластыри. Они способны принимать форму обводов корпуса судна. К мягким пластырям относятся: кольчужный, шпигованный, пластырь Макарова - учебный.
Кольчужный пластырь (рис. 1) является наиболее прочным из всех мягких пластырей. Он представляет собой металлическую сетку-кольчугу 5 из стального гибкого каната диаметром 9 мм, состоящую из соединенных между собой металлических колец, которые при натяжении пластыря приобретают форму квадрата. Металлическая сетка обшита с каждой стороны двумя слоями парусины. Внутрь каждой ячейки вставлены тройные парусиновые шайбы 4, через которые прошиваются между собой все слои парусины. Сетка-кольчуга препятствует вдавливанию парусины внутрь пробоины давлением воды. Пластырь окантован одним общим пеньковым ликтросом 2, к которому крепится стальной ликтрос сетки 3. По углам и посередине всех сторон пластыря в ликтрос вделаны коуши (петли) 1 для крепления концов при заводке пластыря. Масса пластыря размером 3x3 м равна 90 кг.

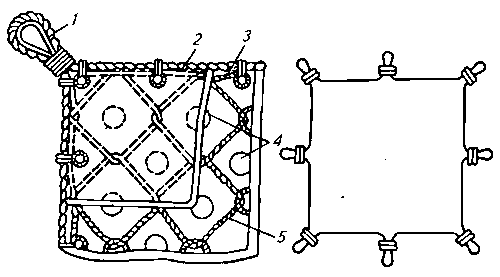

Рис. 1. Кольчужный пластырь. 1 - коуш; 2 - ликтрос пластыря; 3 - ликтрос сетки; 4 - парусиновые шайбы; 5 - сетка-кольчуга.
Кольчужный пластырь, имеющийся на судне, должен обеспечиваться следующей комплектацией:
Шпигованный пластырь (рис. 2.) имеет стандартные размеры 2x2 м, состоит из двух слоев парусиновых прошитых полотен 3. На одну сторону нашит шпигованный мат 4. Пластырь окантован ликтросом 1, по углам имеются коуши. В верхней части по середине имеется коуш круглый (петля). На пробоину пластырь заводится шпигованной стороной.

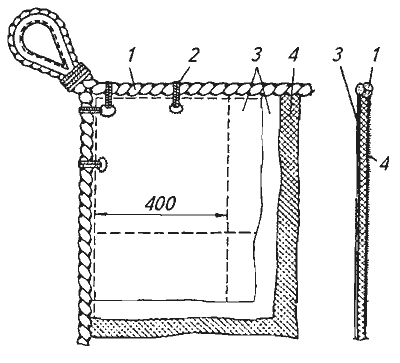

Рис. 2. Шпигованный пластырь. 1 - ликтрос пластыря; 2 - бензель ликтроса; 3 - парусина; 4 - мат шпигованный.
Пластырь Макарова (учебный) представляет собой соединение двух слоев парусины, прошитой вдоль и поперек. Пластырь окантовывается ликтросом, по углам располагаются коуши для крепления концов, причем один коуш имеется в средней части одной из сторон пластыря для крепления контрольного (мерного) штерта.
Заводка мягкого пластыря. Для временной заделки больших пробоин в различных местах судна применяют мягкие пластыри. Для успешной установки пластыря проводят ряд предварительных работ: определяют точные размеры пробоины, ее расположение по высоте относительно действующей ватерлинии и по длине судна (номера шпангоутов). Если размеры пробоины велики и есть опасность (при откачке воды из аварийного отсека) вдавливания пластыря в пробоину, предусматривают заводку на пробоину фальшшпангоута (стальной трос).

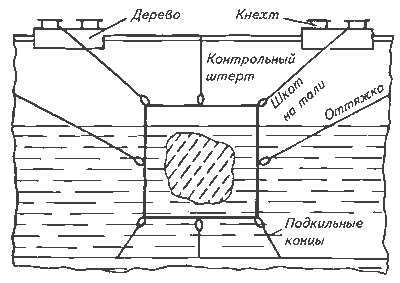

Рис. 3. Схема постановки мягкого пластыря.
Практическая заводка пластыря на пробоину (рис. 3, 4) является трудоемкой процедурой, требующей больших человеческих ресурсов (около 12 человек) и в общем плане может осуществляться следующим образом:

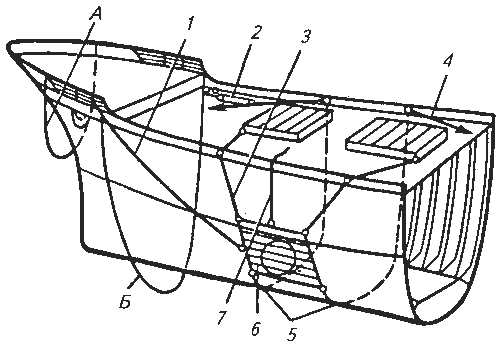

Рис. 4. Заведение подкильных концов и установка пластыря на пробоину.
Кроме того, на большие и очень большие пробоины можно устанавливать бортовые кессоны (рис. 5). Эта процедура может быть выполнена силами аварийно-спасательных служб и с помощью специально оборудованных судов, а также на судоремонтных заводах при отсутствии доков.

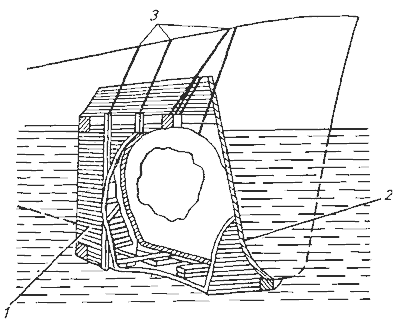

Рис. 5. Установка бортового кессона. 1 - кессон; 2 - мягкие подушки; 3 - прижимные концы.
