Локсодромия

Если совершать плавание постоянным курсом, то траектория перемещения судна по земной поверхности будет представлять собой кривую, называемую в математике логарифмической спиралью.

В навигации эта сложная двоякой кривизны линия называется локсодромией, что в переводе с греческого языка означает «косой бег».

Однако кратчайшее расстояние между двумя точками на земном шаре измеряется по дуге большого круга.

Дуга большого круга получается как след от пересечения земной поверхности с плоскостью, проходящей через центр Земли, принимаемой за шар.

В навигации дуга большого круга получила название ортодромия, что в переводе означает «прямой бег». Второй особенностью ортодромии является то, что она пересекает меридианы под различными углами (рис. 29).

Разность расстояний между двумя точками на земной поверхности по локсодромии и ортодромии имеет практическое значение только при больших океанских переходах.

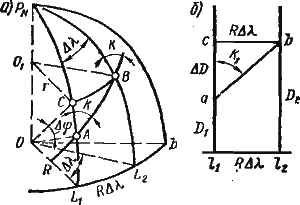

Рис. 29. Ортодромия и локсодромия	Рис. 30. Локсодромия и ее изображение на меркаторской проекции

В обычных же условиях этой разностью пренебрегают и плавание совершают на постоянном курсе, т.е. по локсодромии.

Для вывода уравнения возьмем на локсодромии (рис. 30, а) две точки А и В, расстояние между которыми элементарно мало. Проведя через них меридианы и параллель, получим элементарный прямоугольный сферический треугольник ABC. В этом треугольнике угол, образованный пересечением меридиана и параллели, прямой, а угол, P_nAB равен курсу судна К. Катет АС представляет отрезок дуги меридиана и его можно выразить

где R — радиус Земли, принятой за шар;

Δφ — элементарное приращение широты (разность широт).

Катет СВ представляет отрезок дуги параллели

где r — радиус параллели;

Δλ — элементарная разность долгот.

Из треуголника OO₁C можно найти, что

Тогда в окончательном виде катет СВ можно выразить так:

Принимая элементарный сферический треугольник ABC за плоский, напишем

После сокращения R и замены элементарно малых приращений координат бесконечно малыми будем иметь

Проинтегрируем полученное выражение в пределах от φ₁, λ₁ до φ₂, λ₂ считая значение tgK величиной постоянной:

В правой части имеем табличный интеграл. После подстановки его значения получим уравнение локсодромии на шаре

 (58)

Анализ этого уравнения позволяет сделать следующие выводы:

при курсах 0 и 180° локсодромия превращается в дугу большого круга — меридиан;

при курсах 90 и 270° локсодромия совпадает с параллелью;

локсодромия пересекает каждую параллель только один раз, а каждый меридиан — бесчисленное количество раз. т.е. спиралеобразно приближаясь к полюсу она его не достигает.

Плавание постоянным курсом, т. е. по локсодромии, хотя она и не является кратчайшим расстоянием между двумя точками на Земле, представляет для судоводителя значительные удобства.

Требования, предъявляемые к морской навигационной карте, можно сформулировать, основываясь на преимуществе плавания по локсодромии и результатах анализа ее уравнения следующим образом.

1. Локсодромия, пересекая меридианы под постоянным углом, должна изображаться прямой линией.

2. Картографическая проекция, используемая для построения карт, должна быть равноугольной, чтобы курсы, пеленги и углы на ней соответствовали своему значению на местности.

3. Меридианы и параллели, как линии курсов 0, 90, 180° и 270°, должны быть взаимно перпендикулярными прямыми линиями.

Картографическая проекция, удовлетворяющая перечисленным требованиям, была предложена голландским картографом Герардом Крамером (Меркатором) в 1569 г. В честь ее создателя проекция получила название меркаторской.
