Магнитные компасы

Магнитный компас обладает целым рядом ценных качеств: простота устройства и обслуживания, независимость от источников электропитания, постоянная готовность к действию и сравнительно невысокая стоимость. Благодаря этому магнитный компас до сих пор устанавливается на самых современных морских судах, имеющих другие, более точные курсоуказатели и совершенное навигационное оборудование. На судах внутреннего плавания классов «М», «О» и пассажирских судах класса «Р» также обязательно должен быть установлен магнитный компас.

В зависимости от назначения и места установки магнитные компасы бывают главными и путевыми. Главный магнитный компас обычно устанавливают на верхнем мостике в диаметральной плоскости судна в наиболее возможном удалении от судового железа. Он предназначен для пеленгования ориентиров и контроля курса. Путевой магнитный компас устанавливается в рулевой рубке вблизи от пульта управления рулем. Показания этого компаса используют для удержания судна на заданном курсе. В рулевой рубке компас находится в менее благоприятных условиях, чем на верхнем мостике, поэтому курс по путевому компасу контролируют сличением с главным компасом.

На судах Минречфлота наиболее распространен магнитный компас УКП-М. Компас (рис. 17) состоит из следующих основных частей: чувствительного элемента (картушки), котелка, пеленгатора, нактоуза и девиационного прибора.

Картушка (рис. 18) является главной частью компаса и состоит из системы магнитных стрелок 1, поплавка 3 и диска со шкалой 4. Поплавок служит для уменьшения веса картушки в жидкости. Он имеет вдоль вертикальной оси сквозное отверстие, в которое сверху вставляется агатовая топка 6, закрепляемая винтом 2. Топка нижней поверх-

Рис. 17. Магнитный компас УКП-М	Рис. 18. Картушка компаса

ностью опирается на острие шпильки котелка компаса. В нижней части отверстие переходит в конус 5, который ограничивает угол наклона картушки относительно котелка до 10°.

Котелок (рис. 19) представляет собой резервуар, состоящий из двух заполненных компасной жидкостью камер; верхней — основной и нижней — дополнительной. В верхнюю камеру 9 помещена картушка, а нижняя 10 служит для компенсации температурных изменений объема компасной жидкости. В центре дна верхней камеры имеется колонка 5, в которую ввинчивается шпилька 4. Шпилька на конце имеет заточенный на конус иридиевый напай, на который опирается топка картушки. Кроме этого, в верхней камере установлены две курсовые нити 2 из черненой латунной проволоки. Дополнительная камера соединена с основной широким отверстием, закрытым козырьком 6. Дно дополнительной камеры гофрировано и называется диафрагмой. Диафрагма 1 позволяет изменять объем камеры при увеличении или уменьшении объема жидкости. Установленный в дополнительной камере рефлектор 3 не позволяет пузырькам воздуха попадать в основную камеру и направляет вверх лучи от лампочки освещения 14. В среднюю часть диафрагмы вставлено стекло 12 (0 = 44,5 мм), по центру которого имеется втулка 13 с герметической пробкой. Через эту втулку с помощью специального ключа может быть вывинчена шпилька 4 для осмотра или замены.

Сверху котелок закрывается стеклом 7, которое прижимается азимутальным кольцом 8 к резиновой прокладке. На азимутальном кольце нанесена шкала курсовых углов от 0 до 360°. Снизу к корпусу котелка привинчена латунная чашка со свинцовым грузом 11 для понижения центра тяжести котелка. В чашку вмонтирован патрон с электрической лампочкой для освещения картушки.

Рис. 19. Котелок компаса	Рис. 20. Пеленгатор

Компасная жидкость представляет собой водный раствор этилового спирта (43%), который замерзает при температуре — 26°С. Для доливки компасной жидкости в боковой стенке котелка имеется отверстие на уровне дополнительной камеры.

Для сохранения горизонтального положения азимутального круга во время качки котелок помещен в карданное кольцо. С помощью двух цапф (шипов) карданное кольцо подвешивается в нактоузе.

Пеленгатор предназначен для измерения пеленгов и курсовых углов на ориентиры. Пеленгатор (рис. 20) состоит из основания 1, предметной мишени 3 и глазной мишени 6.

Основание выполнено в виде кольца, которое устанавливается на азимутальном круге котелка и фиксируется на котелке с помощью двух планок: одной — неподвижной, а другой — подвижной в виде защелки. При установке и снятии пеленгатора защелку необходимо оттянуть.

На основании с помощью шарниров крепятся глазная и предметная мишени. Предметная мишень представляет собой прямоугольную рамку с натянутой посередине визирной нитью из тонкой ( Ø= 0,4 мм) луженой медной проволоки. Для пеленгования небесных светил предметная мишень имеет откидное зеркало 2.

Глазная мишень имеет вид планки с прорезью. При пеленговании хорошо видимых и ярких предметов прорезь закрывается латунной шторкой с узкой щелью.

Визирная плоскость пеленгатора проходит через середину прорези глазной мишени и нить предметной. Для снятия отсчетов пеленга на глазной мишени установлена в латунной оправе призма 5, закрепленная на передвижной каретке. Призма несколько увеличивает изображение шкалы картушки, поэтому отсчет пеленга снимается с точностью до 0,2°. Для пеленгования Солнца глазная мишень имеет два откидных светофильтра 4.

При измерении магнитных сил на пеленгатор устанавливают входящую в комплект компаса съемную планку 7 с чашкой для крепления дефлектора.

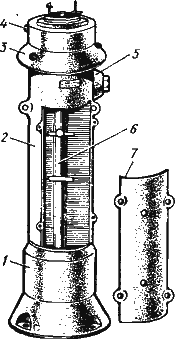

Нактоуз (см. рис. 17) — силуминовая тумба, в которой устанавливаются все основные части компаса. Нактоуз состоит из верхнего основания 3, корпуса 2 и нижнего основания 1. В верхнем основании на карданном кольце устанавливается котелок, крепятся специальные индукционные пластины и компенсаторы 4 из мягкого железа (продольные бруски) для уничтожения четвертной девиации.

Корпус имеет форму трубы с прямоугольным вырезом. Внутри корпуса установлен девиационный прибор 6. Вырез закрывается крышкой закрепляемой шпильками. Нижнее основание выполнено в виде фланца и предназначено для крепления компаса на судне. К нактоузу крепится блок питания 5 освещения, где установлены переключатель источников питания, реостат регулировки яркости освещения и предохранители.

Девиационный прибор предназначен для уничтожения полукруговой и креновой девиации и состоит из латунной трубы и двух передвижных кареток для крепления магнитов-уничтожителей. Внутри' трубы на медном тросике подвешен вертикальный магнит. Конец тросика закреплен на валике, установленном над трубой. При- вращении валика изменяется положение вертикального магнита.

Компасы марки УКП-М выпускаются промышленностью на высоком нактоузе для использования в качестве главных и на низком — в качестве путевых. Кроме компасов УКП-М, на речных судах устанавливают компасы с дистанционной оптической передачей марки КМО-Т. Такой компас обычно устанавливают на верхнем мостике над рулевой рубкой, а его показания передаются в рулевую рубку к посту управления рулем. Компас КМО-Т имеет в своем составе те же части, что и обычный компас УКП-М. Передача показаний осуществляется с помощью оптической системы.

Детали оптической системы помещаются частично в нактоузе, а частично в специальной трубе оптического тракта, которая проходит от места установки компаса в рулевую рубку. Труба состоит из неподвижной и подвижной частей. В нижней подвижной части установлено зеркало, через которое видны показания курса. Оптическая система компаса КМО-Т (рис. 21) состоит из защитного стекла 1, верхней 2 и нижней 3 линз, обогревного стекла 4 и зеркала 5. Картушка, котелок, девиационный прибор и нактоуз имеют различия в конструкции по сравнению с компасом УКП-М.

Рис. 21. Оптическая система компаса КМО-Т
