Дальность видимости предмета и огней

Дальность видимости предмета Д_п складывается из дальности видимого горизонта с высоты глаза наблюдателя Д_е и дальности видимого горизонта с высоты предмета Д_h(рис. 5), т.е.

Применяя формулу (8) для Д_e и Д_h в милях, получим

(9)

где  h — высота   предмета,   м.

Формула (9) не учитывает разрешающей способности человеческого глаза и поэтому дает достоверные результаты при расчете дальности видимости (дальности открытия или закрытия) огней в темное время суток.

Днем предмет становится видимым на меньшем расстоянии, когда его угловая высота над видимым горизонтом превысит разрешающую способность глаза наблюдателя в данных условиях. Разрешающая способность зависит от условий видимости, контрастности фона с предметом, кратности бинокля или оптического пеленгатора и прочих, условий наблюдения.

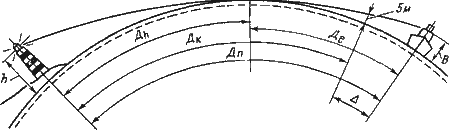

Рис. 5. Дальность видимости предмета

На морских навигационных картах и в пособиях для плавания дальность видимости огней и маяков (Д_к) показана с учетом высоты глаза наблюдателя е = 5 м

 (10)

Обычно высота глаза наблюдателя отличается от указанной величины, поэтому для вычисления дальности видимости маяков и огней Д_к необходимо исправить поправкой (см. рис. 5):

Дальность видимости предметов, вычисленная по формуле (9), называется географической или геометрической дальностью видимости. Ночью видимость огня зависит также от силы источника света, устройства маячного аппарата, цвета огня и прозрачности атмосферы. Такая дальность видимости называется оптической и рассчитывается для определенной прозрачности атмосферы. На отечественных картах и в навигационных пособиях оптическая видимость вычислена для коэффициента прозрачности атмосферы τ — - 0,8.

Иногда оптическая дальность отличается от географической. Поэтому на картах и в навигационных пособиях показывают меньшую из двух рассмотренных дальностей. Оптическая дальность обычно бывает меньше географической у портовых огней, а также у маяков, расположенных высоко над уровнем моря.

Чтобы не ошибиться в расчетах времени открытия или закрытия маяка, следует сравнить дальность видимости, показанную на карте с географической высоты е = 5 м. Если окажется, что

то это означает, что на карте показана оптическая дальность видимости. Ее не исправляют поправкой ΔД_K на высоту глаза наблюдателя. Для вычисления географической дальности видимости предметов можно использовать номограмму (приложение 6 к Мореходным табли-. цам МТ — 75). Кроме этого, Д_п можно получить, выбрав Д_е и Д_h из таблицы 22 МТ — 75.
