Принцип работы холодильной установки. Холодильные агенты и хладоносители

Рефрижерация - это процесс, при котором температура помещения снижается ниже температуры наружного воздуха.

Кондиционирование воздуха - это регулирование температуры и влажности в помещении с одновременным осуществлением фильтрации воздуха, циркуляции и частичной его замены в помещении.

Вентиляция - это циркуляция и замена воздуха в помещении без изменения его температуры. За исключением специальных процессов, таких как замораживание рыбы, воздух обычно используется как промежуточное рабочее тело, передающее теплоту. Поэтому для осуществления рефрижерации, кондиционирования и вентиляции применяют вентиляторы и воздухопроводы. Три названные выше процесса тесно связаны между собой и совместно обеспечивают заданный микроклимат для людей, машин и груза.

Для снижения температуры в грузовых трюмах и в провизионных кладовых при рефрижерации применяют систему охлаждения работа которой обеспечивается холодильной машиной. Отобранная теплота передается другому телу — холодильному агенту при низкой температуре. Охлаждение воздуха при кондиционировании представляет собой аналогичный процесс.

В простейших схемах холодильных установок передача теплоты осуществляется дважды: сначала в испарителе, где холодильный агент, имеющий низкую температуру, отбирая теплоту от охлаждаемой среды, снижает ее температуру, затем в конденсаторе, где холодильный агент охлаждается, отдавая теплоту воздуху или воде. В наиболее распространенных схемах морских рефрижераторных установок (рис. 1) осуществляется паровой компрессионный цикл. В компрессоре давление пара холодильного агента повышается и соответственно повышается его температура.

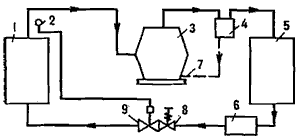

Рис. 1. Схема паровой компрессорной холодильной установки: 1 - испаритель; 2 - термочувствительный баллон; 3 - компрессор; 4 - маслоотделитель; 5 - конденсатор; 6 - осушитель; 7 - трубопровод для масла; 8 - регулирующий вентиль; 9 - терморегулирующий вентиль.

Этот горячий пар, имеющий повышенное давление, нагнетается в конденсатор, где в зависимости от условий применения установки пар охлаждается воздухом или водой. Ввиду того что этот процесс осуществляется при повышенном давлении, пар полностью конденсируется. Жидкий холодильный агент направляется по трубопроводу к регулирующему вентилю, который регулирует подачу жидкого холодительного агента в испаритель, где поддерживается низкое давление. Воздух из охлаждаемого помещения или кондиционируемый воздух проходит через испаритель, вызывает кипение жидкого холодильного агента и сам, отдавая теплоту, при этом охлаждается. Подача холодильного агента в испаритель должна быть отрегулирована так, чтобы в испарителе весь жидкий холодильный агент выкипел, а пар слегка перегрелся перед тем, как он снова поступит при низком давлении в компрессор для последующего сжатия. Таким образом, теплота, которая была передана отвоздуха к испарителю, переносится холодильным агентом по системе до тех пор, пока не достигнет конденсатора, где она будет передана наружному воздуху или воде. В установках, где применяется конденсатор с воздушным охлаждением, как, например, в малой провизионной холодильной установке, должна быть предусмотрена вентиляция для отвода теплоты, выделенной в конденсаторе. Конденсаторы с водяным охлаждением с этой целью прокачивают пресной или забортной водой. Пресная вода применяется в тех случаях, когда и другие механизмы машинного отделения охлаждаются пресной водой, которая затем охлаждается забортной водой в централизованном водоохладителе. В этом случае из-за более высокой температуры воды, охлаждающей конденсатор, температура выходящей из конденсатора воды будет выше, чем при охлаждении конденсатора непосредственно забортной водой.

Холодильные агенты и хладоносители. Охлаждающие рабочие тела делятся в основном на первичные - холодильные агенты и вторичные - хладоносители.

Холодильный агент под воздействием компрессора циркулирует через конденсатор и испарительную систему. Холодильный агент должен обладать определенными свойствами, отвечающими предъявленным требованиям, например кипеть при низкой температуре и избыточном давлении и конденсироваться при температуре, близкой к температуре забортной воды, и умеренном давлении. Холодильный агент также должен быть нетоксичен, взрывобезопасен, негорюч, не вызывать коррозии. Некоторые холодильные агенты имеют низкую критическую температуру, т. е. температуру, выше которой пар холодильного агента не конденсируется. Это один из недостатков холодильных агентов, в частности углекислоты, которая применялась много лет на судах. Вследствие низкой критической температуры углекислоты значительно затруднялась эксплуатация судов с углекислотными холодильными установками в широтах с высокими температурами забортной воды и из-за этого приходилось использовать дополнительные охлаждающие конденсатор системы. Кроме того, к недостаткам углекислоты относится очень высокое давление, при котором система работает, что в свою очередь приводит к увеличению массы машины в целом. После углекислоты в качестве холодильных агентов определенное распространение имели хлористый метил и аммиак. В настоящее время хлористый метил на судах не применяется из-за его взрывоопасности. Аммиак имеет некоторое применение до сих пор, но ввиду высокой токсичности при его использовании необходимы специальные вентиляционные системы. Современные холодильные агенты - это соединения фторированного углеводорода, имеющие различные формулы, за исключением холодильного агента R502 (всоответствии с международным стандартом (MС) НСО 817 - для обозначения холодильных агентов применяется условное обозначение холодильного агента, которое состоит из символа R (refrigerant) и определяющего числа. В связи с этим при переводе введено обозначение холодильных агентов R.), который представляет собой азеотропную (с фиксированной точкой кипения) смесь (специфическая смесь различных веществ, обладающая свойствами, отличными от свойств каждого вещества в отдельности.) холодильных агентов R22 и R115. Эти холодильные агенты известны под названием фреоны (Согласно ГОСТ 19212 — 73 (изменение 1) для фреона установлено название хладон), а каждый из них имеет определяющее число.

Холодильный агент R11 имеет очень низкое рабочее давление, для получения значительного охлаждающего эффекта необходима интенсивная циркуляция агента в системе. Преимущество этого агента особенно проявляется при использовании в установках кондиционирования воздуха, поскольку для воздуха требуются относительно малые затраты мощности.

Первым из фреонов, после того как они были открыты и стали доступны, получил широкое практическое применение фреон R12. К его недостаткам относится низкое (ниже атмосферного) давление кипения, в результате чего из-за любых неплотностей в системе появляется подсос в систему воздуха и влаги.

В настоящее время наиболее распространенным холодильным агентом является R22, благодаря которому обеспечивается охлаждение на достаточно низком температурном уровне при избыточном давлении кипения. Это позволяет получить некоторый выигрыш в объеме цилиндров компрессора установки и другие преимущества. Объем, описываемый поршнем компрессора, работающего на фреоне R22, составляет примерно 60% по сравнению с описываемым объемом поршня компрессора, работающего на фреоне R12 при тех же условиях.

Примерно такой же выигрыш получается при применении фреона R502. Кроме того, из-за более низкой температуры нагнетания компрессора уменьшается вероятность коксования смазочного масла и поломки нагнетательных клапанов.

Все названные холодильные агенты не вызывают коррозии и могут применяться в герметических и бессальниковых компрессорах. В меньшей степени воздействует на лаки и пластические материалы применяемый в электродвигателях и компрессорах холодильный агент R502. В настоящее время этот перспективный холодильный агент стоит еще достаточно дорого и поэтому не получил широкого применения.

Хладоносители применяются в крупных установках кондиционирования воздуха и в холодильных установках, охлаждающих грузы. В этом случае через испаритель циркулирует хладоноситель, который затем направляется в помещение, подлежащее охлаждению. Хладоноситель применяется тогда, когда установка велика и разветвлена, для того чтобы исключить необходимость в циркуляции в системе большого количества дорогостоящего холодильного агента, который имеет очень высокую проникающую способность, т. е. может проникать через малейшие неплотности, поэтому очень существенно свести к минимуму число соединений трубопроводов в системе. Для установок кондиционирования воздуха обычным хладоносителем является пресная вода, которая может иметь добавку раствора гликоля.

Наиболее распространенным хладоносителем в больших рефрижераторных установках является рассол — водный раствор хлористого кальция, к которому для уменьшения коррозии добавляют ингибиторы.
