Судовые холодильные установки

Промежуточные сосуды

Промежуточные сосуды (рис. 1) применяют в многосту­пенчатых холодильных машинах для охлаждения паров агента между ступенями и для переохлаждения жидкого агента перед дросселированием.

На рис 1, а показан промежуточный сосуд без змеевика. Через патрубок 2, опущенный сверху внутрь сосуда под уровень жидкого холодильного агента, поступает пар из цилиндра низ­кого давления. В этот же патрубок сверху поступает холодиль­ный агент после дросселирования в первом регулирующем венти­ле (для схемы с двухступенчатым дросселированием). Пар пос­ле компрессора первой ступени сжатия выходит через отверстия в нижней части патрубка 2 и проходит (барботирует) через слой жидкого агента, при этом он охлаждается до темпе­ратуры насыщения, соответствующей промежуточному давле­нию. Охлаждение происходит за счет выкипания части жидкого Холодильного агента в промежуточном сосуде. Охлажденный пар поднимается вверх и, пройдя отбойные тарелки 10, отса­сывается высокой ступенью через патрубок 1, а жидкость от­водится ко второму регулирующему вентилю через патрубок 7.

Промежуточный сосуд

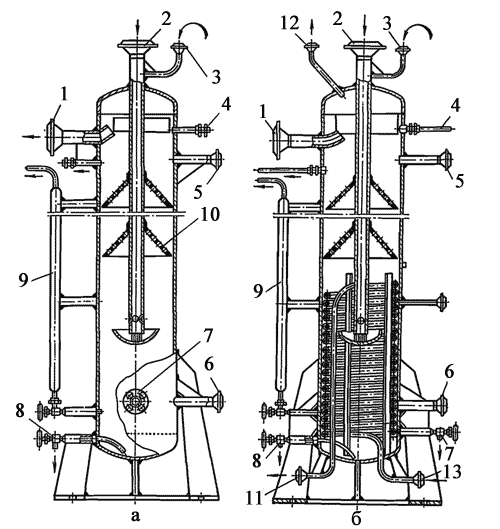

Рис. 1. Промежуточный сосуд:
а - без змеевика; б - со змеевиком; 1 - патрубок для выхода паров аммиака в цилиндр высокого давления; 2 - патрубок для выхода паров аммиака из цилиндра низкого дав­ления; 3 - патрубок для входа жидкого аммиака от регулирующего вентиля; 4 - патру­бок к манометру; 5 - патрубок для присоединения уравнительной паровой линии; 6 - патрубок для присоединения уравнительной жидкостной линии; 7 - патрубок для выхода жидкого аммиака; 8- патрубок для спуска масла; 9 - трубка (указатель уровня); 10- отбойная тарелка; 11 - патрубок для выхода жидкого аммиака; 12 - патрубок для при­соединения предохранительного клапана; 13 - патрубок для входа жидкого аммиака в змеевик.

В настоящее время, как правило, применяют промежуточ­ные сосуды со змеевиком (рис. 1, б), по которому жидкий холодильный агент протекает к испарителю и переохлаждается перед дросселированием. В промежуточные сосуды подается некоторое количество холодильного агента, который расходует­ся на охлаждение паров, поступающих из низкой ступени, и на переохлаждение жидкости. Преимущество промежуточных сосудов со змеевиком заключается в том, что масло после первой ступени компрессора не попадает в жидкостную линию, идущую в испаритель, и не замасливает испарительную систему.

На входе жидкого холодильного агента в змеевик проме­жуточного сосуда и на выходе из него устанавливают термо­метровые гильзы.

При применении промежуточного сосуда со змеевиком жид­кость после змеевика находится под давлением конденсации, т. е. под напором, достаточным для подачи ее в испарители, на­ходящиеся в значительном удалении от компрессорного отде­ления. Кроме того, подача переохлажденной жидкости обеспе­чивает более надежную работу регулирующих устройств.

В двухступенчатой фреоновой установке РМС типа «Друж­ба» промежуточный сосуд со змеевиком обеспечивает надеж­ную работу дросселирующего устройства, обеспечивающего также циркуляцию жидкости в оросительном испарите­ле.

Патрубки 5 и 6 (см. рис. 1, б)используют для включения поплавкового регулятора уровня или датчика уровня. Обмер­зающая трубка 9 (указатель уровня) и трубка, отходящая от нее влево, совместно с трубкой, присоединенной к корпусу, служит для присоединения дистанционного ртутного указателя уровня (гампсометра). Патрубок 7 служит для спуска жидкого холодильного агента из промежуточного сосуда в дренажный ресивер. Помимо обмерзающей трубки и дистанционного ука­зателя уровня на промежуточном сосуде устанавливается ви­зуальный указатель уровня (стекло Клингера), предохрани­тельный клапан, манометр. Жидкостную часть промежуточного сосуда присоединяют к коллектору аварийного выпуска холо­дильного агента.
