Графическое счисление с учетом постоянного течения

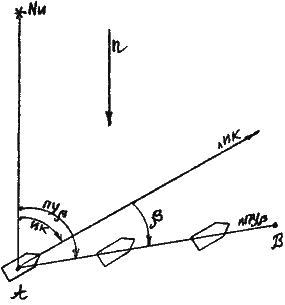

Если судну необходимо перейти из точки А в точку B и при этом действует течение в направлении n, то ДП судна должна быть направлена не по линии АВ, а под углом β к ней.

Направление движение судна, с учетом течения, определяется углом ПУ_β. Угол β называется угол сноса на течении. Его величина зависит от скорости судна (V₀), истинного курса судна (ИК), скорости течения (V_Т), и направления течения (К_Т). При изменении хотя бы одной из перечисленных величин, изменяется угол сноса течением β, а, следовательно и направление движения судна ПУ_β.

При ведении счисления с учетом течения, в зависимости от обстоятельств, решают или прямую задачу, когда задан компасный курс, а требуется рассчитать ПУ_β, или обратную задачу, когда задан ПУ_β, а требуется рассчитать КК. Как видно из рисунка:

Однако решение задачи осуществляется не аналитически т. е. не по формулам, а графически, путем построения на карте скоростного треугольника, сторонами которого являются векторы скоростей судна относительно воды V_Л, течения V_T, и абсолютной скорости судна V.

При ведении счисления необходимо знать скорость течения V_Т и направление течения K_T.

Прямая задача (с учетом течения).

Задан ККмк или ГКК. Известны δ, d, ΔГК, К_Т, V_T, V_Л. Рассчитать ПУ_β.

Нанести на карту исходную точку (начала счисления), возле которой отметить момент Т₁ и ОЛ₁ начала движения. Исправить компасный курс.

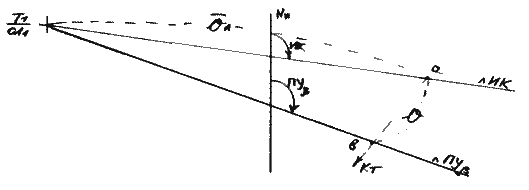

От исходной точки Т₁ проложить линию ИК. По линии ИК от исходной точки в приемлемом масштабе циркулем-измерителем отложить V_Л (точка а). От точки а проложить прямую по направлению К_Т. По линии К_Т от точки а отложить V_Т, в таком же масштабе, как и V_Л (получим точку b). Провести прямую от исходной точки Т₁ через точку b. Получим линию ПУ_β. Транспортиром измерьте величину ПУ_β.

Обратная задача (с учетом течения).

Задан ПУ_β. Известны δ, d, ΔГК, К_Т, V_T, V_Л. Рассчитать компасный курс.

Нанести на карту исходную точку (начала счисления), возле которой отметить момент Т₁ начала движения и ОЛ₁. От исходной точки проложить линию ПУ_β.

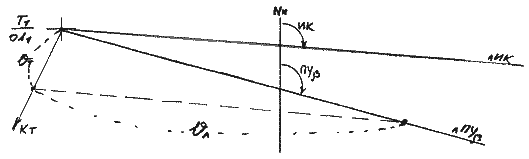

От исходной точки Т₁ проложить линию К_Т. По линии К_Т отложить в приемлемом масштабе V_Т, получим точку b. Измерительным циркулем взять с боковой рамки карты V_Л в таком же масштабе как и V_Т, и, не меняя раствора циркуля, поставить одну ножку в точку b, а вторую на линию ПУ_β, получим точку а. Линия, проходящая через точки b и а, параллельна линии ИК. С помощью параллельной линейки проложить из исходной точки Т₁ прямую параллельную ba. Получим линию ИК. Транспортиром измерить величину ИК. Перевести истинный курс в компасный.
